건물 관리를 하거나 예민한 전자 장비를 다루는 분들이라면 비가 쏟아지고 천둥이 치는 날, 밤잠을 설친 경험이 한 번쯤은 있으실 겁니다. 특히 화재수신반이나 CCTV, 구내 교환기 같은 통신 및 보안 장비는 미세한 전압 변동에도 치명적인 손상을 입기 쉽습니다.
여름철마다 반복되는 화재수신반의 원인 모를 오동작과 CCTV 카메라의 잦은 고장으로 인해 막대한 수리 비용과 입주민들의 민원에 시달려야 했습니다.
이를 해결하기 위해 전문 업체를 부르려 했으나 비용이 만만치 않았고, 결국 직접 공부하여 분전함에 서지보호기(SPD)를 설치하기로 마음먹었습니다. 오늘은 수백만 원의 장비 교체 비용을 아끼고 시스템의 안정성을 확보한 저의 생생한 셀프 설치 경험을 공유하려 합니다.
목차
1. 민감설비 고장의 주범, 서지와 낙뢰 피해의 심각성
건물 내에 설치된 전자 장비들이 이유 없이 고장 나거나 오동작을 일으킬 때, 우리는 흔히 기계 자체의 노후화를 의심합니다. 하지만 제가 현장에서 겪은 수많은 사례를 분석해 보면, 실제 원인은 눈에 보이지 않는 전기적 충격인 서지(Surge)에 있는 경우가 대다수였습니다. 특히 직격뢰가 아닌 유도뢰는 전원 선이나 통신 선로를 타고 들어와 약한 전압으로 동작하는 반도체 부품을 순식간에 파괴합니다.
화재수신반의 메인 PCB 기판이 타버리거나, 고가의 교환기 파워 서플라이가 나가는 사고는 예고 없이 찾아옵니다. 문제는 이러한 사고가 발생했을 때 제조사는 천재지변이나 사용자 관리 소홀을 이유로 무상 보증을 거부하는 경우가 많다는 점입니다.
결국 장비 하나를 고치기 위해 수십만 원에서 수백만 원의 비용을 지출하게 되고, 수리 기간 동안 보안 공백이나 화재 감시 시스템의 중단이라는 더 큰 위험에 노출되게 됩니다. 이러한 위기감은 관리자로서 반드시 해결해야 할 숙제와도 같았습니다.
이러한 문제를 근본적으로 차단하기 위해서는 전기가 들어오는 입구인 분전함에서부터 이상 전압을 잡아주는 장치가 필수적입니다. 저는 두 가지 구체적인 행동을 통해 해결책을 모색했습니다.
첫째, 현재 건물의 분전함 상태를 정밀하게 진단하고 서지 유입 경로를 파악했습니다. 대부분의 구형 건물이나 소규모 설비의 분전함에는 일반 배선용 차단기와 누전 차단기만 설치되어 있을 뿐, 순간적인 과전압을 땅으로 흘려보내는 서지보호장치는 빠져 있는 경우가 허다했습니다.
화재수신반이나 CCTV 전용 분전함이라 하더라도 사정은 마찬가지였습니다.메인 전원 라인을 타고 들어오는 서지가 1차적인 원인임을 확인하고, 이를 막아줄 SPD 설치 공간을 확보하는 것부터 시작했습니다.
둘째, 보호해야 할 설비의 특성에 맞는 보호 레벨을 설정했습니다. 일반 동력 모터와 달리 화재수신반이나 서버, 교환기 같은 민감 설비는 아주 짧은 시간의 과전압에도 데이터 오류나 셧다운이 발생할 수 있습니다. 따라서 단순히 용량이 큰 것을 고르는 것이 아니라, 반응 속도가 빠르고 잔류 전압을 확실하게 제한해 줄 수 있는 정밀한 모델이 필요하다는 결론을 내렸습니다.
2. 서지보호기(SPD) 선정 기준과 필수 준비물 챙기기
막상 설치를 결심했더라도 시중에는 수많은 종류의 서지보호기가 있어 어떤 제품을 골라야 할지 막막할 수 있습니다. 저 또한 처음에는 용어나 규격이 낯설어 며칠을 공부해야 했습니다. 잘못된 규격의 제품을 설치하면 보호 효과가 없는 것은 물론이고, 오히려 화재의 원인이 될 수도 있기 때문입니다.
특히 민감 설비용 분전함은 공간이 협소한 경우가 많아 제품의 크기와 설치 방식까지 꼼꼼하게 따져봐야 합니다. 단순히 가격이 저렴한 제품을 선택했다가 인증받지 않은 부품 사용으로 인해 보호기가 폭발했다는 사례를 접하고 나니, 제품 선정 과정이 실제 설치보다 더 중요하다는 위기감을 느끼게 되었습니다.
안전을 위해 설치하는 장치가 또 다른 위험 요소가 되어서는 절대 안 되기 때문입니다. 성공적인 셀프 설치를 위해 저는 다음과 같은 기준과 준비 과정을 거쳤습니다.
첫째, 설치 환경에 맞는 등급(Class)과 용량을 정확히 선정했습니다. 일반적으로 건물 내부의 분전함이나 제어반에 설치할 때는 'Class II' 등급 또는 'Type 2'로 분류되는 제품을 선택하는 것이 정석입니다. 저는 단상 220V 환경인 점을 고려하여 최대 연속 사용 전압(Uc)이 275V 이상, 공칭 방전 전류(In)가 20kA, 최대 방전 전류(Imax)가 40kA인 제품을 선정했습니다.
또한 전압 보호 레벨(Up)이 1.5kV 이하인 제품을 골라 민감한 장비가 견딜 수 있는 수준으로 전압을 확실히 억제하도록 했습니다.
둘째, 안전하고 깔끔한 작업을 위한 전용 공구와 부자재를 준비했습니다. 전선을 단순히 꼬아서 연결하면 접촉 저항이 발생하여 서지 방전 시 효율이 떨어질 수 있습니다. 그래서 저는 전선 끝을 마감할 터미널 압착기와 O형 터미널, 그리고 규격에 맞는 4sq 또는 6sq 굵기의 난연 전선을 준비했습니다.
특히 서지보호기는 접지 효율이 생명이므로 녹색 접지선의 길이를 최소화할 수 있는 배치를 미리 구상하고, 기존 차단기와의 연결을 위한 부스바 혹은 점퍼선도 넉넉히 챙겼습니다.
3. 실전 설치 가이드: 안전한 결선과 접지 작업의 핵심
모든 준비가 끝났다면 이제 가장 중요한 설치 단계입니다. 전기를 다루는 작업은 한순간의 방심이 큰 사고로 이어질 수 있기에 극도의 긴장감이 필요합니다. 특히 가동 중인 설비의 전원을 내려야 하는 경우, 사전 공지 없이 작업을 진행했다가 데이터 손실이나 시스템 에러가 발생하면 걷잡을 수 없는 상황이 벌어집니다.
분전함 내부는 수많은 전선이 얽혀 있어 작업 공간이 좁고, 자칫 드라이버가 미끄러져 단락 사고를 낼 수도 있는 위험한 환경입니다. 저 역시 좁은 화재수신반 내부에서 작업을 하느라 땀을 뻘뻘 흘리며 긴장했던 기억이 생생합니다. 하지만 원칙만 지킨다면 누구나 안전하게 작업을 마칠 수 있습니다.
안전하고 완벽한 설치를 위해 저는 다음 두 가지 원칙을 철저히 지키며 작업을 진행했습니다.

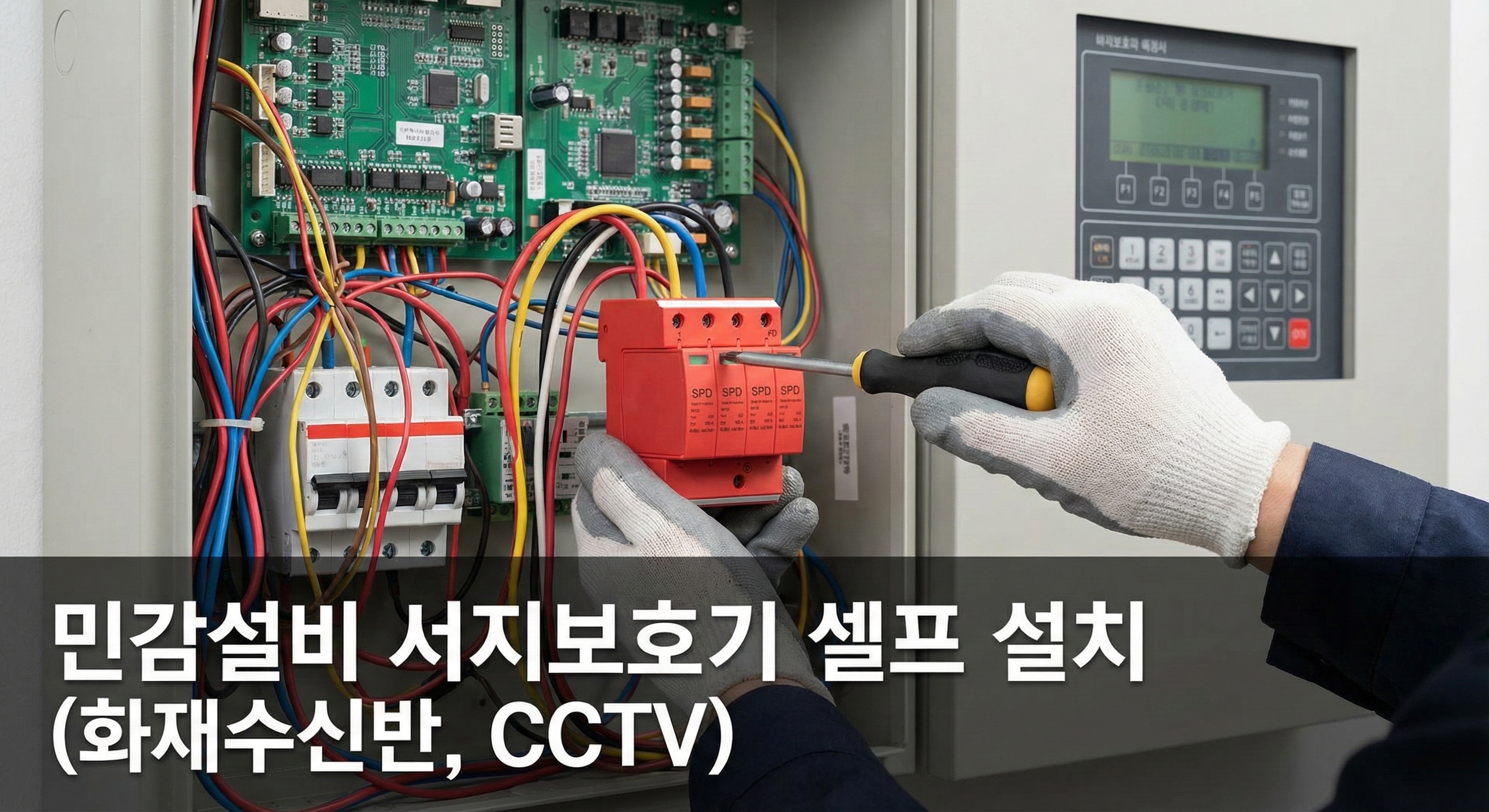

첫째, 확실한 전원 차단과 병렬 연결 방식의 준수입니다. 작업 전 메인 차단기를 내리는 것은 기본 중의 기본입니다. 이후 검전기를 사용하여 전기가 완전히 죽었는지 더블 체크를 한 뒤 작업을 시작했습니다. 서지보호기는 부하와 직렬로 연결하는 것이 아니라 병렬로 연결해야 합니다. 차단기의 2차 측(부하 측) L상과 N상에서 각각 전선을 따와 서지보호기의 입력 단자에 견고하게 연결했습니다.
이때 전선의 길이는 50cm를 넘지 않도록 최대한 짧게 재단했는데, 이는 전선이 길어질수록 임피던스가 증가하여 서지 보호 성능이 떨어지기 때문입니다.
둘째, 접지선 연결에 사활을 걸었습니다. 서지보호기의 핵심은 유입된 과전류를 얼마나 빨리 땅으로 흘려보내느냐에 달려 있습니다. 저는 서지보호기 하단의 접지 단자와 분전함 내의 접지 부스바를 최단 거리로 연결했습니다. 이때 나사가 헐거워지지 않도록 스프링 와셔를 끼워 강하게 조였으며, 접지선의 굵기는 전원선과 동등하거나 더 굵은 규격을 사용하여 저항을 최소화했습니다.
4. 설치 후 점검 및 유지보수 관리 노하우
설치가 끝났다고 해서 모든 것이 끝난 것은 아닙니다. 많은 분이 서지보호기를 설치해 두고 까맣게 잊고 지내곤 합니다. 하지만 서지보호기는 소모품에 가깝습니다. 대용량의 낙뢰를 맞거나 작은 서지를 반복해서 흡수하다 보면 내부 소자인 바리스터(MOV)가 열화 되어 수명을 다하게 됩니다.
기능이 상실된 서지보호기를 방치하는 것은 갑옷 없이 전장에 나가는 것과 다름없으며, 오히려 고장 난 보호기 내부에서 단락이 발생해 차단기가 떨어지는 2차 피해를 유발할 수도 있습니다. 설치 후의 관리가 진정한 시스템 안정화의 시작이라는 점을 명심해야 합니다. 저 또한 설치 직후 안도감에 빠져 있다가, 정기 점검의 중요성을 깨닫고 관리 루틴을 만들게 되었습니다.
지속적인 성능 유지를 위해 저는 다음과 같은 관리 체계를 도입했습니다.
첫째, 상태 표시창(Indicator) 확인의 생활화입니다. 대부분의 서지보호기 전면에는 상태를 알려주는 표시창이 있습니다. 정상 상태일 때는 녹색을 띠지만, 수명이 다하거나 고장이 나면 적색으로 변합니다. 저는 매월 1회 분전함 점검 날을 정해두고 이 표시창이 녹색인지 확인하는 것을 원칙으로 삼았습니다. 만약 적색으로 변해 있다면 즉시 모듈을 교체해야 합니다.
다행히 제가 설치한 제품은 카트리지 교체형이라 배선 작업을 다시 할 필요 없이 모듈만 갈아끼우면 되어 유지보수가 매우 간편했습니다.
둘째, 주기적인 접속 부위 열화상 점검 및 조임 상태 확인입니다. 전기는 흐르면서 미세한 진동과 열을 발생시켜 나사를 서서히 풀리게 만듭니다. 저는 6개월에 한 번씩 단자 조임 상태를 확인하고, 비접촉식 온도계나 열화상 카메라를 이용해 접속 부위에 비정상적인 열이 발생하지 않는지 체크했습니다.
마무리
화재수신반이나 CCTV, 교환기와 같은 민감 설비에 서지보호기를 설치하는 것은 선택이 아닌 필수 생존 전략입니다. 저는 이번 셀프 설치 경험을 통해 수백만 원에 달할 수 있는 잠재적 수리 비용을 단 몇만 원의 투자로 예방할 수 있었습니다. 무엇보다 천둥이 치는 밤에도 장비 고장 걱정 없이 편안하게 잠들 수 있게 된 것이 가장 큰 수확입니다.
분전함을 열어보는 것을 두려워하지 마십시오. 정확한 지식과 안전 수칙만 지킨다면, 여러분의 손으로 소중한 자산을 지킬 수 있습니다. 오늘 제가 공유해 드린 서지보호기 선정부터 설치, 그리고 유지보수 노하우가 여러분의 설비 관리에 확실한 해결책이 되기를 바랍니다. 지금 당장 여러분의 분전함을 점검하고, 시스템 안정화를 위한 첫걸음을 내디디십시오.
